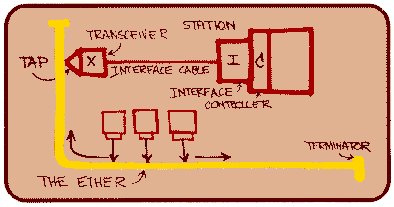

Bu diyagram,Dr. Robert M. Metcelfe tarafından 1976 yılının haziran ayında National Computer Conferance'da ethernetin doğuşu sırasında çizildi. Ethernetin doğuşundan beri bu diyagramdaki temellere dayanan kullanım süregeldi.

    Günümüzde en çok kullanılan yerel ağ mimarileri Ethernet, Token Ring ve ARCnet tir. Halihazırda tüm dünyada küçük büro networklerinden, kampüslere, evlerde kurulan basit networklerden, çok büyük networklere kadar, ucuz, kolay ve performanslı olması nedeniyle ethernet kullanılmaktadır.

    1960'li yılların sonlarında Hawaii Üniversitesi ALOHA adını verdiği bir geniş ağ kurdu. Üniversitenin amacı kampüsün değişik noktalarına yayılmış olan bilgisayarları birbirine bağlamaktı. Bu network modelinin günümüze kadar gelen en önemli özelliği CSMA/CD olarak adlandırılan tekniktir.

    CSMA/CD nin açılmış hali carrier detect,multiple access with collusion detect (taşıyıcı sinyalin algılanması, çoklu erişimce çarpışmanın tespiti).

    Taşıyıcı sinyalin algılanması -carrier sence- ağ kartının kablodan bilgi transfer etmeden önce belirli bir süre hattı dinlediği anlamına da gelir. Çoklu erişim, aynı kabloya birden fazla bilgisayarın bağlanabileceğini belirtir. Çarpışmanın tespiti ise hattaki verilerin çarpışmasını engellemek için alınmış bir güvenlik önlemidir.

    Bu eski ağ tasarımı bu günkü ethernetin temelidir.1972 yılında XEROX firması deneysel amaçlı ilk ethernet kartını üretti ve 1975 yılında ilk ethernet ürününü piyasaya sürdü. Bu ürünün orijinal versiyonu 2.95 Mbps hızında 1km kablo ile 100 den fazla bilgisayarı birbirine bağlamak üzere tasarlanmıştı.

    XEROX ethernet kartı çok başarılı oldu. Intel, Xerox ve Digital 10 Mbps ethernet konusunda yeni bir standart getirdiler. Oluşturulan bu standart bugün kabul gören IEEE 802.3 standartı ile büyük benzerlikler göstermektedir.

    Ethernet networkler değişik kablolar ile bağlanabilir. Ethernet yerel iletişim ağı altında sistemleri birbirine bağlayan bir tür kablolama ve sinyalleşme biçimidir. Bilgisayar haberleşmesinin temelinde OSI modeli geçerlidir.

    OSI modellemesinde ilk iki katmanda (1. katman -fiziksel- ve 2.inci katman -data link-) belirlenen Ethernet, ilk kez, 1970'lerin sonlarında, Xerox tarafından geliştirilmiştir. 1980'lerde Xerox firmasının DEC ve Intel firmalarıyla ortaklaşa yaptığı çalışmalar sonucunda, Ethernet Versiyon I. için `Blue Book Standard' (Standart Mavi Kitap) adı altında, bu versiyonun kullandığı standartları açıklayan bir kitap ortaya çıkarılmıştır. Burada açıklanan standartlar arasında, `baseband' tekniği, CSMA/CD (Carrier Sense Multiple Access/Collision Detect) network standardı ve ethernetin ilk dönemlerinde kullanılan ve uzun yıllar yaygın bir şekilde uygulanan coaxiel kablo kullanım standartları anlatılmaktadır.

    Bu standart daha sonra 1985 yılında çıkan Ethernet II adlı yeni standartla revize edilmiştir. IEEE (Institute of Electrical and Electronics Engineer) 802 numaralı projesinde ve 802.3 CSMA/CD network standardının oluşumunda, Ethernet II Versiyonu baz alınmıştır. Genelde de ethernet paketinin başında yer alan bilgi (header) dışında bir farkları olmadığı için, ikisi birbirlerinin yerine anılırlar.

    CSMA/CD protokolü, Ethernet ve 802.3 networkler tarafından kullanılan bir çeşit medya erişim kontrol mekanizmasıdır. Başka bir deyişle, iletişim hattına bilgi paketinin nasıl yerleştirileceğini belirler. CSMA/CD `Cariner Sense Multiple Access/Collision Detect'in kısaltılmışıdır. Bir birim network hattına bilgisini bırakmadan önce, başka bir birimin hatta bilgi bırakıp bırakmadığını anlamak amacıyla, hattı dinler.Bilgi göndermek isteyen cihaz hattın boş olduğuna karar verince, bilgisini bırakır ve başka bir cihazın bu sırada hatta bilgi bırakıp bırakmadığından emin olmak için dinlemeyi sürdürür. Eğer bu sırada başka bir cihaz, hattın boş olduğunu sanarak o da hatta bilgisini bırakırsa, `collision' yani çarpışma olur.

    Fiziksel medya (yani kablo) üzerinde kominikasyon sağlamak amacıyla, sadece bir tek band kullanılmasına izin veren haberleşme standardıdır. Yani, aynı anda sadece bir tek cihaz bilgi gönderebilir.Baseband transmisyon tekniğini kullanan Ethernet gibi standartlarda, cihazlar bilgi transferi yaparken hattın sağladığı tüm bant genişliğini (ethernet için 10Mbit ya da l00Mbit) kullanırlar. Bu durum telefon sistemine benzer. Herkes konuşmak için sırasını beklemek zorundadır ve konuşmaya başladığında tüm hat ona ayrılmış olur. Başka biri de aynı telefondan konuşmak istediğinde, konuşmanın bitmesini beklemek zorundadır.

    Baseband networklerin tam tersidir. Burada fiziksel kablo, broadband tekniği ile, sanal olarak birçok kanala bölünmüştür. Her kanalın, `frekans bölme modülasyonu' adı verilen bir teknik aracılığıyla belirlenen, kendine ait taşıyıcı bir frekansı vardır. Bu farklı frekanslar, network kablosunun üzerinde aynı anda konuşulabilecek şekilde, çoğaltılırlar. Belli bir frekanstan bilgi transferi yapan bir cihaz, başka bir frekanstan yayın yapan cihazın bilgilerini dinleyemez. Örnek vermek gerekirse, kablolu televizyon, broadband yayın uygulamaktadır. Aynı anda pek çok kanal programı tek kablo üzerinden yayın yapar ve seyretmek istenilen bir tane kanal seçilerek seyredilir.

    60 byte'tan oluşan Ethernet paketi cihazın içindeki ethernet kartında yeralan chipset tarafından yaratılır. Paket, tam olarak, 6 byte uzunluğundaki bilginin yaratıldığı kaynak adresinden, 6 byte bilginin gönderileceği alıcı adresinden, 2 byte uzunluğundaki bilginin tipini belirten bilgiden ve 46 byte uzunluğundaki data'dan oluşmaktadır. Bu formatın tam ve doğru olarak oluşumundan tamamı ile kullanılan yazılım sorumludur. Bu bilgilerin ışığında, en kısa ethernet paketinin boyu 62 byte, en uzun ethernet paketinin boyu ise 1514 byte'dır.

    IEEE, Ethernet'in standartlaştırılmasında çalışmış ve bunu yaparken orijinal Xerox tarafından geliştirilen spefikasyonlarında bazı değişiklikler de yapmıştır.

     Ethernet network cihazlarına, tanınabilmeleri için, hexadecimal ve dünyada bir eşi daha olmayan seri numarası verilir. Bu numaralar, üretici firmalar tarafından fabrikada verilmektedir.

    MAC Adresleri 6 byte uzunluğundadır ve hexadecimal olarak yazılırlar. Örnek olarak 12:34:56:78:90:AB bir MAC adresidir. Her üretici firmanın kendi ürünleri için kullanabileceği belli bir MAC adresi alanı vardır. İlk 3 byte üretici firma kodundan oluşmaktadır. RFC-1700, bu üretici kodlarının listesini içermektedir. Daha güncel olan MAC adresi listesi ftp.lcs.mit.edu internet adresinde pub/map/Ethernet-codes içinden edinilebilir.

     Cyclical Redundancy Check gönderilen bilginin içindeki bit'lerle matematiksel hesaplar yaparak bu sonucu da bilgiyle göndermek suretiyle, bir mesaj içindeki hataları belirleme metodudur. Alıcı cihaz da aldığı mesajın üzerinde aynı matematiksel işlemi yaparak sonucu mesajla birlikte gönderilenle karşılaştırır. Eğer sonuçlar birbirinin aynısı değilse, mesajı aldığı cihazdan bilgiyi yeniden göndermesini ister.

     Gönderilen bilgi paketinin tüm cihazlar tarafından alınmasının istendiğini belirten özel bir adrestir.

Kaynak : Derleme
